一、项目概述
本方案为点对点单波400g相干传输凯发k8国际手机app下载的解决方案，核心定位为满足高速大容量数据传输需求（如数据中心互联dci、骨干网核心链路等场景），采用密集波分复用（dwdm）技术与400g相干接收技术结合，搭配光路保护、功率放大与灵活分拆功能，实现a、b两站点间稳定、可靠的400g级数据交互，同时支持主备链路冗余，保障业务不中断。
二、系统核心配置清单

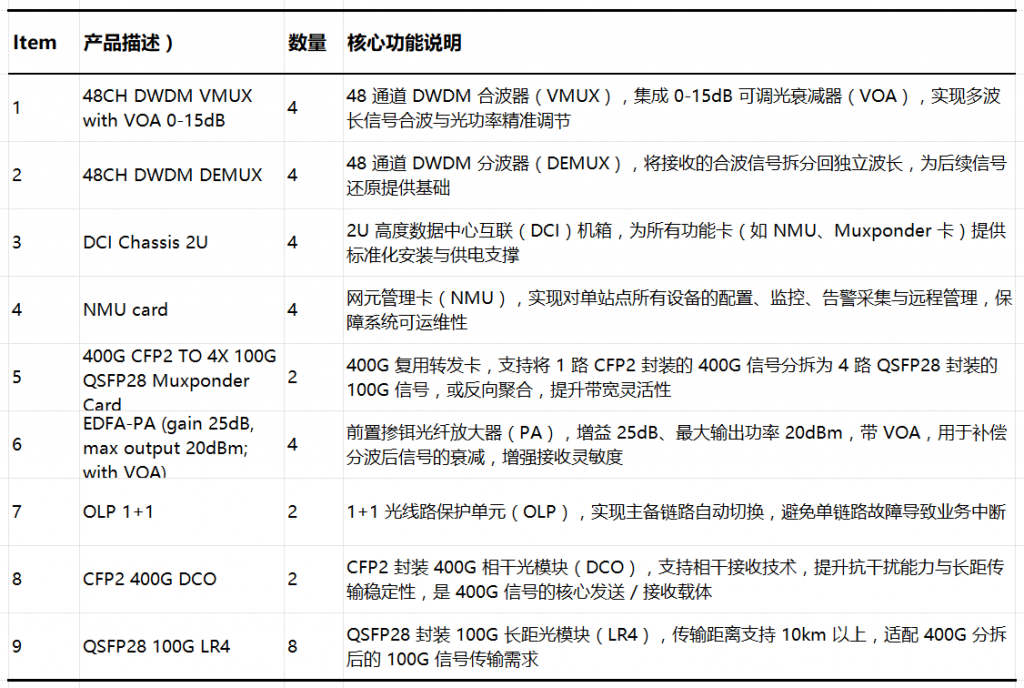

本方案的硬件配置围绕 “合分波 放大 相干传输 管理 保护” 五大核心功能设计，具体产品清单如下：
三、系统方案设计
本方案采用点对点双链路（主备）架构，覆盖a、b两站点，核心设计围绕 “信号处理 – 合波放大 – 链路传输 – 分波还原 – 保护备份” 全流程展开，确保400g信号在30-32km链路中稳定传输。

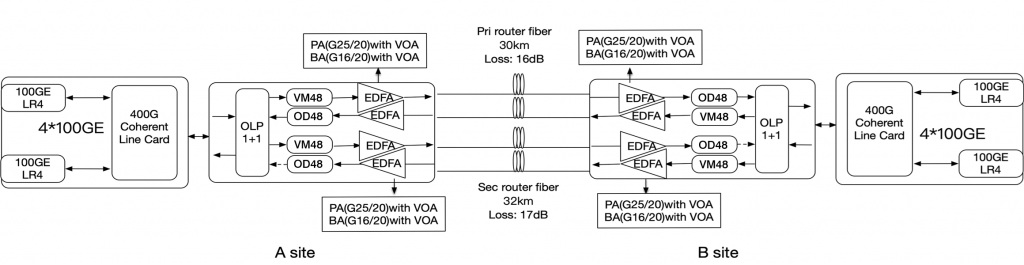

1. 链路参数与拓扑

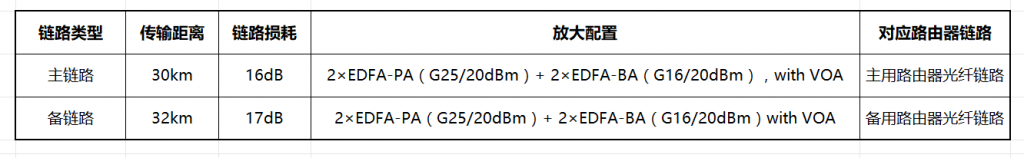

方案设计主、备两条独立光纤链路，适配不同传输距离与损耗场景，具体参数如下：
注：edfa-ba为功率放大器，增益16db、最大输出20dbm，用于增强合波后信号的发射功率，补偿长距链路损耗；voa（可调光衰减器）可实时调节光功率，避免信号过载或过弱导致的传输错误。
2. 信号传输流程（以a→b站点为例）
1.信号生成与分拆：a站点通过cfp2 400g dco模块生成400g相干信号，接入400g cfp2转4×100g qsfp28复用转发卡，将400g信号分拆为4路独立100g信号；
2.100g信号适配：4路100g信号分别接入qsfp28 100g lr4模块，完成电信号到光信号的转换，适配长距传输；
3.dwdm合波：100g光信号进入48ch dwdm vmux，与其他波长信号（若扩展）合波为一路dwdm信号，同时通过vmux集成的voa调节光功率至适配值；
4.信号放大：合波后的信号先经edfa-pa（前置放大）提升灵敏度，再经edfa-ba（功率放大）增强发射功率，确保克服链路损耗；
5.光路保护切换：放大后的信号接入olp 1 1单元，根据主链路状态自动选择主/备链路（主链路正常时走 30km主链路，故障时无缝切换至32km备链路）；
6.长距传输：信号通过主/备光纤链路传输至b站点；
7.信号接收与还原：b站点接收端先经edfa-pa ba二次放大（补偿传输损耗），再通过48ch dwdm demux分拆为原始4路100g信号，最后经复用转发卡聚合为400g信号，通过cfp2 400g dco模块传输至b站点路由器，完成整个传输流程。
3. 核心技术亮点
•400g相干传输技术：基于cfp2 400g dco模块的相干接收能力，通过相位、偏振复用提升频谱效率，抗干扰能力更强，可在300 km链路中保持低误码率（ber）；
•1 1光路保护（olp）：主备链路实时监测，故障切换时间＜50ms，确保业务零中断，满足高可靠性需求（如金融、政务数据传输）；
•edfa分级放大 voa调节：pa（前置） ba（功率）两级放大补偿16-17db链路损耗，voa实时适配光功率，避免信号过强烧毁模块或过弱导致断连；
•灵活带宽拆分：400g转4×100g复用转发卡支持 “400g聚合” 或 “4×100g拆分” 两种模式，可按需对接400g核心设备或100g边缘设备，适配不同业务场景。
四、实物部署与链路映射

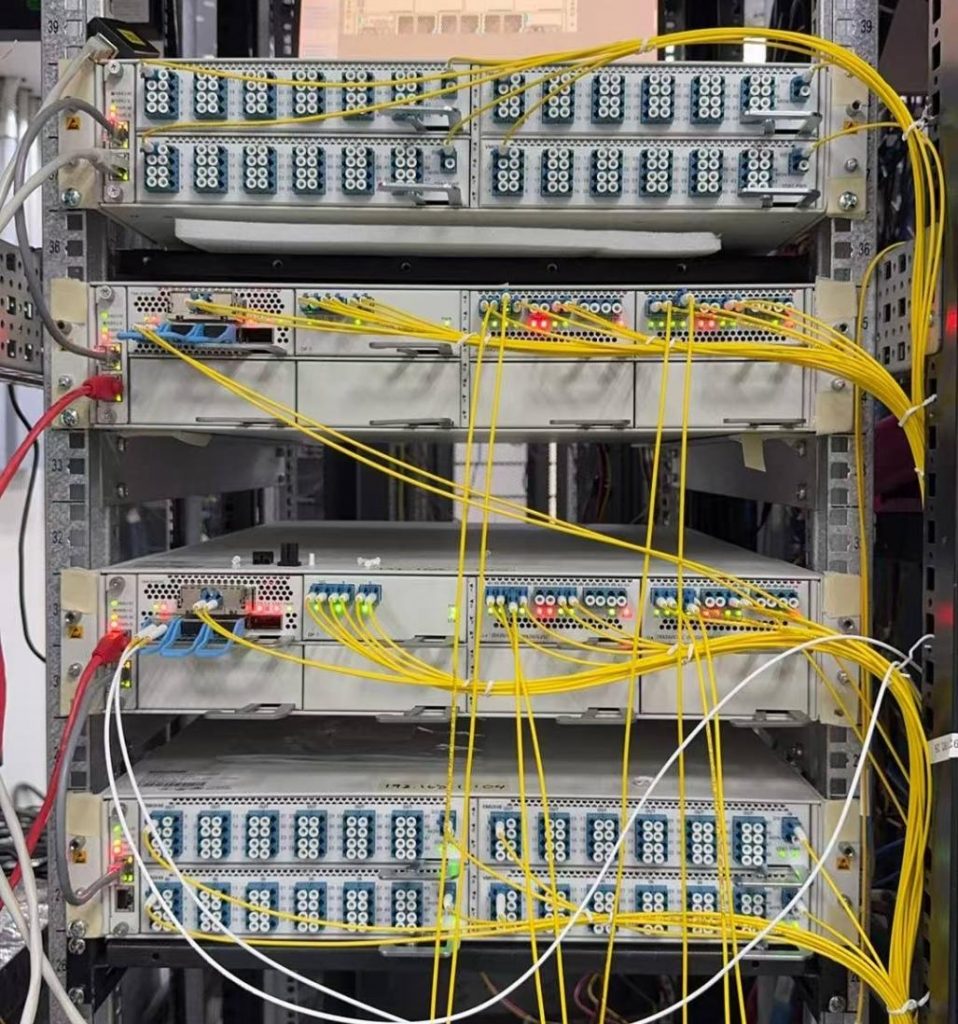

1. 实物部署
本方案所有设备均采用标准化机柜部署，核心实物部署特点如下：
•设备集成：dci 2u机箱为核心载体，内部插入nmu卡、400g复用转发卡等功能卡件，48ch dwdm vmux/demux、edfa-pa/ba、olp 1 1单元通过标准光跳线与机箱连接；
•模块安装：cfp2 400g dco、qsfp28 100g lr4模块直接插入复用转发卡或路由器光口，安装便捷，后期更换维护无需停机；
•标识清晰：实物部署中，主/备链路光跳线、设备电源、告警指示灯均做明确标识，便于运维人员快速定位故障。

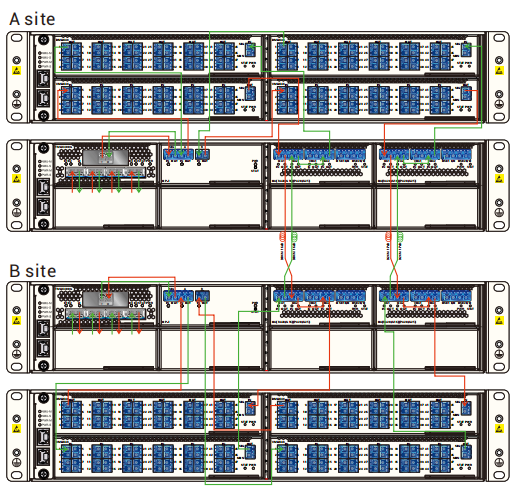

2. 链路映射（a→b站点）
链路映射以 “站点 – 设备 – 链路” 三级结构为核心，清晰呈现信号流向：
•a站点：路由器→cfp2 400g dco→400g复用转发卡 →qsfp28 100g lr4→48ch vmux→edfa-pa→ edfa-ba→olp 1 1→ 主/备光纤链路；
•b站点：主/备光纤链路→olp 1 1→edfa-pa→edfa-ba→48ch demux→qsfp28 100g lr4→400g复用转发卡→cfp2 400g dco→路由器。
五、方案优势总结
1.高速大容量：400g相干传输带宽，支持4×100g灵活拆分，满足数据中心互联、骨干网等场景的大流量传输需求，单链路带宽可通过48ch dwdm扩展至更多波长；
2.高可靠性：1 1光路保护（olp） 两级edfa放大 voa调节，三重保障应对链路故障、信号衰减等问题，业务可用性达99.99%以上；
3.易运维性：nmu卡集中管理所有网元，支持远程配置与告警监控；标准化模块与设备接口，降低部署与维护难度，减少运维成本；
4.长距适配性：30-32km链路损耗通过edfa-pa/ba有效补偿，结合相干技术，可扩展至更长传输距离。
5.未来兼容：48ch dwdm架构支持后续增加波长（如从10波扩展至48 波），复用转发卡支持400g/100g 灵活切换，无需更换核心设备即可升级带宽。
六、项目总结
本点对点400g dwdm相干传输方案以 “高速、可靠、灵活、易运维” 为核心，通过标准化硬件配置、分级放大与光路保护设计，完美适配30-32km短至中距的高速数据传输场景（如dci、企业骨干网）。方案不仅满足当前400g带宽需求，还为未来带宽扩展与距离延伸预留了升级空间，是兼顾性能与性价比的高速传输凯发k8国际手机app下载的解决方案。
